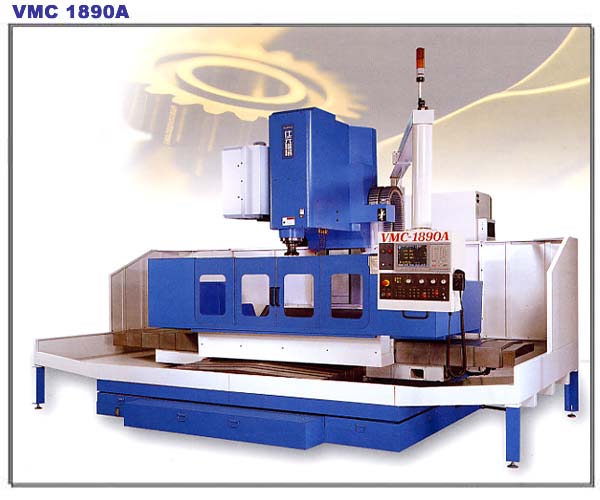

Пирамидальная
ребристая конструкция несущей фермы и низкая широкая станина (2000мм).
Расстояние между внешними направляющими скольжения 1720мм.
|
 |
|
|
Масса
станины 5200кг обеспечивает механическую стабильность на тяжелых режимах.
Основные несущие конструкции отлиты из сертифицированного мелкозернистого
антикоррозионного чугуна Meehanite с малым коэффициентом
теплового расширения, обеспечивающего высокую устойчивость к нагрузкам
и длительное сопротивление износу. |
|
|
|
Четыре
упрочненные широкие (по 130мм) коробчатые направляющие обеспечивают
стабильность перемещения оси Y.
|
 |
| Направляющие отшлифованы и обработаны составом Turcite-B. Конструкция несущих призм с двойным внутренним конусом обеспечивает высочайшую динамическую точность и стабильность обработки. |  |
|
|
|
Широкий ход оси Y: перемещение 900мм. | |
|
|

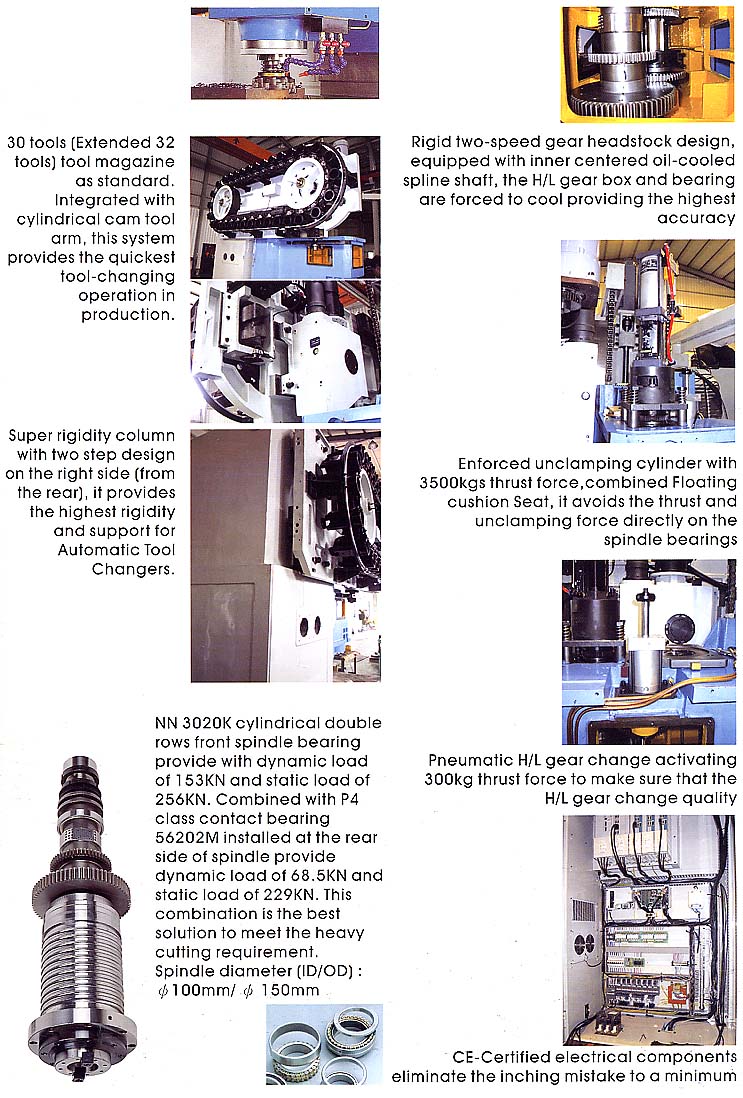

Специально усиленная база для крепления устройства автоматической смены инструмента. | |
| |
Система инструмента BT50. | |
|
|

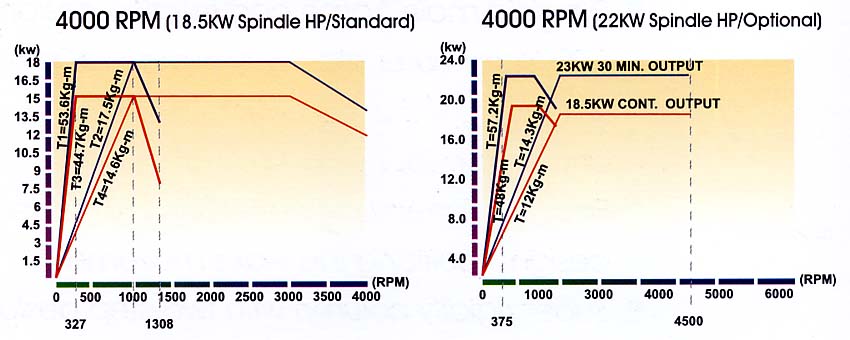

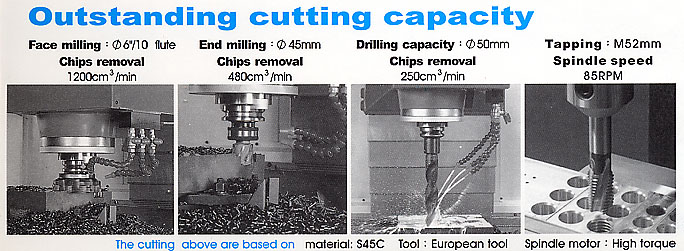

Мощный шпиндель: 15кВт или 18.5кВт в непрерывном режиме. | |
|
|

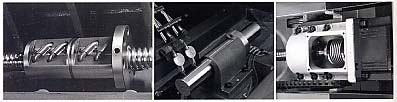

Мощные шариковые
винты класса C3 диаметром 50мм на VMC-1690
/ VMC-1890 и диаметром 63мм на VMC-2090. Шариковые винты оснащены удлиненными предварительно нагруженными двойными гайками, обеспечивающими превосходную точность позиционирования.  |
|
| |
Специальная конструкция
цепного противовеса с удлиненными кронштейнами гарантирует плавность хода
головки станка. |
 |
|
|
Конструкция станины
и направляющих предусматривает разделение СОЖ и масла. Масло собирается
в специальную емкость. На всех 3 осях установлена телескопическая защита.
|
 |
| |

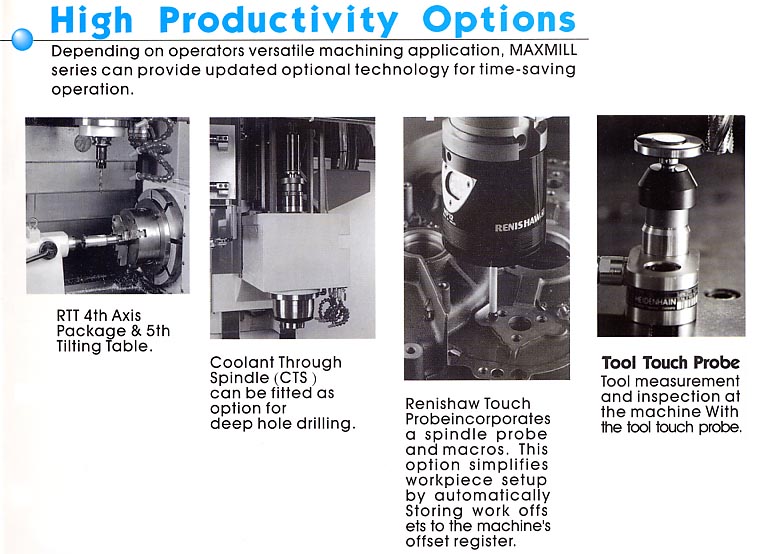

Предусмотрено место
для установки оптических линеек на 3 оси X,Y,Z. |
 |
| VMC-1690 | VMC-1890 | VMC-2090 | |
| Ход по осям | |||
| Ось X | 1600 мм | 1800 мм | 2000 мм |
| Ось Y | 900 мм | 900 мм | 900 мм |
| Ось Z | 700 мм | 700 мм | 700 мм |
| Расст. от торца шпинделя до стола | 250~950мм | 250~950мм | 250~950мм |
| Расст.
от оси шпинделя до колонны |
960 мм | 960 мм | 960 мм |
| Стол | |||
| Длина x Ширина | 1900 x 970 мм | 2100 x 970 мм | 2300 x 970 мм |
| Макс. масса заготовки | 2500 кг | 3000 кг | 3500 кг |
| T-слоты | |||
| T-слоты (колич. x ширина) | 5 x 22 мм | 5 x 22 мм | 5 x 22 мм |
| Шаг | 150 мм | 150 мм | 150 мм |
| Шпиндель | |||
| Хвостовик | BT 50 | BT 50 | BT 50 |
| Скорость вращения (опция) | 4000 об/мин (6000об/мин) |
4000 об/мин (6000об/мин) |
4000 об/мин (6000 об/мин) |
| Трансмиссия (опция) | Ременная
(Планетарная) |
Ременная
(Планетарная) |
Ременная
(Планетарная) |
| Смазка подшипников | Grease | Grease | Grease |
| Охлаждение шпинделя | Масло | Масло | Масло |
| Макс. мощность мотора шпинделя (опция) | 18.5 кВт (22 кВт) |
18.5 кВт (22 кВт) |
18.5 кВт (22 кВт) |
| Макс. мощность моторов осей X/Y/Z | 4.5 кВт | 4.5 кВт | 4.5 кВт |
| Подача | |||
| Быстрый ход по X, Y, Z | 10 м/мин | 10 м/мин | 10 м/мин |
| Макс. рабочая подача | 6 м/мин | 6 м/мин | 6 м/мин |
| Магазин инструмента (ATC) | |||
| Количество инструмента без манипулятора (опция с манипулятором) |
20 (32) | 20 (32) | 20 (32) |
| Тип инструментов | BT- 50 (CT- 50) | BT- 50 ( CT- 50) | BT- 50 ( CT- 50 ) |
| Макс. диаметр инструмента | 125 мм | 125 мм | 125 мм |
| Макс. масса инструмента (опция) | 18 кг | 18 кг | 18 кг |
| Среднее
время смены инструмента (без манип./с манип.) инструмент-инструмент:
стружка-стружка:
|
11 c (7 c) 16 c (11 c) |
11 c (7 c) 16 c (11 c) |
11 c (7 c) 16 c (11 c) |
| Точность | |||
| Позиционирование | 0.015 мм / 300 мм | 0.015 мм / 300 мм | 0.015 мм / 300 мм |
| Повторяемость | +/- 0.005 мм | +/- 0.005 мм | +/- 0.005 мм |
| Другие характеристики | |||
| Ширина открытия двери | 1600 мм | 1800 мм | 2000 мм |
| Масса станка (Net/Gross) | 16300 (16500) кг | 17500 (19000) кг | 18300 (19800) кг |
| Подводимый воздух | 6.9 bar, 6кг/cm2 | 6.9 bar, 6кг/cm2 | 6.9 bar, 6кг/cm2 |
| Потребляемая мощность | 40KVA | 40KVA | 40KVA |
| Габариты (LxWxH) | 4400х3800х 3300мм |
5200х3800х 3300мм |
5300х3800х 3300мм |
| Цена USD, FOB TAIWAN: | 95,300.00 | 103,600.00 | 108,300.00 |
 |
 |
|
||||
