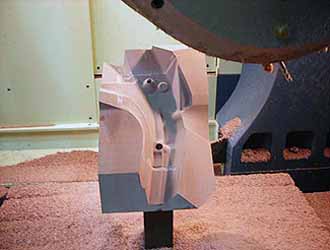

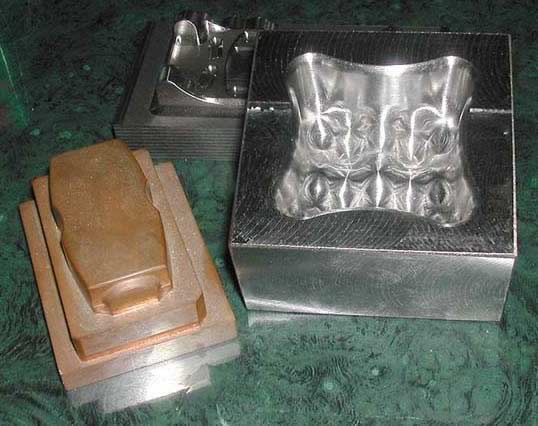

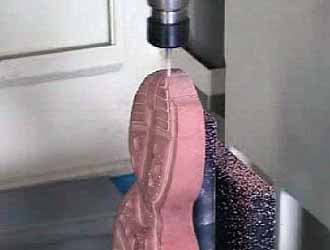

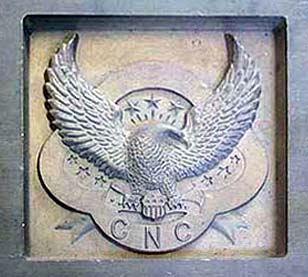

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
( Модели HSC-680, HSC-750, HSC-910, HSC-1280,
HSC-1600)
|
Модель станка
|
HSC-680 |
HSC-750 |
HSC-910 |
HSC-1280 |
HSC-1600
|

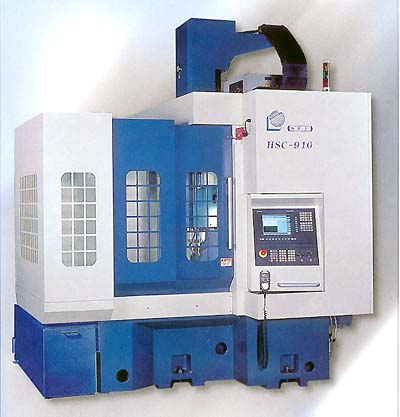

| Внешний вид станка |
 |
 |
 |
 |
 |
| Перемещения по осям X ,Y, Z |
600 x 500 x 370 мм |
700 x 550 x 370 мм |
910 x 700 x 500 мм |
1200 x 800 x 500 мм |
1600 x 1200 x 500 мм |
| Расст. от торца шпинделя до стола |
180 ~ 550 мм |
180 ~ 550 мм |
180 ~ 680 мм |
180 ~ 680 мм |
180 ~ 680 мм |
|
СТОЛ |
|
|
|
|
|
| Размеры стола |
680 x 530 мм |
750 x 550 мм |
1000 x 780 мм |
1280 x 830 мм |
1700 x 1000 мм |
| Макс. нагрузка на стол |
500 кг |
500 кг |
1500 кг |
1500 кг |
1500 кг |
Т-образные пазы
(ширина, количество, шаг) |
16 x 5 x 100 мм |
16 x 5 x 100 мм |
18 x 6 x 125 мм |
18 x 6 x 125 мм |
18 x 8 x 110 мм |
|
ШПИНДЕЛЬ |
|
|
|
|
|
| Диапазон частоты вращ. шпинделя (Mitsubishi,
стандартно) |
3,000 ~ 25,000 об/мин,
прямой привод |
3,000 ~ 25,000 об/мин,
прямой привод |
3,000 ~ 24,000 об/мин,
прямой привод |
3,000 ~ 22,000 об/мин,
прямой привод |
3,000 ~ 22,000 об/мин,
прямой привод |
| Диапазон частоты вращ. шпинделя (Mitsubishi,
опция) |
|
|
0 ~ 24,000 об/мин |
0 ~ 22,000 об/мин |
0 ~ 22,000 об/мин |
| Диапазон частоты вращ. шпинделя (Sinumerik) |
3,000 ~ 25,000 об/мин |
3,000 ~ 25,000 об/мин |
0 ~ 24,000 об/мин |
0 ~ 22,000 об/мин |
0 ~ 22,000 об/мин |

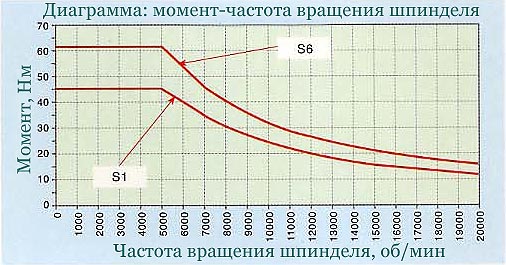

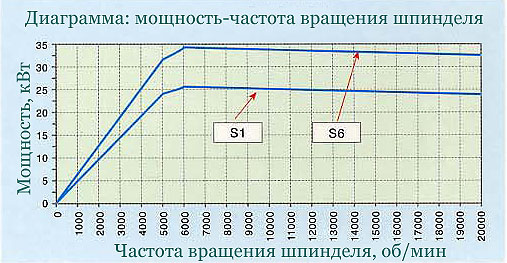

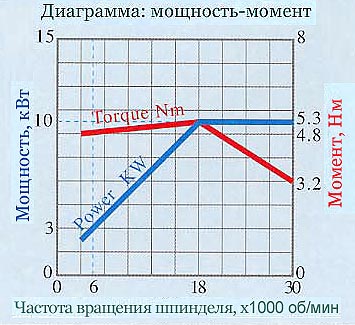

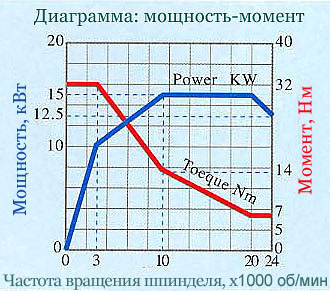

| Мощность мотора шпинделя |
10 кВт |
10 кВт |
15 кВт |
25 кВт |
25 кВт |
| Тип зажимного конуса шпинделя |
HSK E-40 |
HSK E-40 |
HSK A-63 |
HSK A-63 |
HSK A-63 |
|
ПОДАЧИ |
|
|
|
|
|
Быстрый ход
по X, Y, Z |
20000 мм/мин |
20000 мм/мин |
30000 мм/мин |
32000 мм/мин |
32000 мм/мин |
|
МАГАЗИН ИНСТРУМЕНТА |
|
|
|
|
|
| Тип: без манипулятора |
16 мест, в закрытом шкафу |
16 мест, в закрытом шкафу |
16 мест, в закрытом шкафу |
16 мест, в закрытом шкафу |
16 мест, в закрытом шкафу |
Приводы осей
X, Y, Z |
АС серво двигатели,
прямой привод |
АС серво двигатели,
прямой привод |
АС серво двигатели,
прямой привод |
АС серво двигатели,
прямой привод |
АС серво двигатели,
прямой привод |
| Подводимая мощность |
18 кВт |
18 кВт |
35 кВт |
45 кВт |
55 кВт |
| Подводимый воздух |
6 кг/см2 |
6 кг/см2 |
6 кг/см2 |
6 кг/см2 |
6 кг/см2 |
| Габариты |
1990 x 1600 x 2450 мм |
2150 x 1690 x 2450 мм |
2680 x 2430 x 3330 мм |
3380 x 2560 x 3330 мм |
3000 x 3000 x 3500 мм |
| Масса нетто |
3200 кг |
4000 кг |
8000 кг |
12000 кг |
15000 кг |
| ОПЦИИ |
|
|
- Шпиндель HSK A-63,
мощность 25 кВт
- Магазин на 24 инстр.
- Конвейер винтовой для стружки
- Транспортер для стружки с корзиной |
- Магазин на 24 инстр.
- Конвейер винтовой для стружки
- Транспортер для стружки с корзиной |
- Магазин на 24 инстр.
- Конвейер винтовой для стружки
- Транспортер для стружки с корзиной |
| |
- Набор цанговых патронов
и цанг
- Устройство лазерной наладки инструмента
- Система микросмазки и охлаждения инструмента
- Автоматический регулятор напряжения
- Пневматическое устройство обдува
- Система охлаждения шариковых винтов
- Система сбора масляного тумана
- По специальному заказу станки могут быть оснащены шпинделями 40000
~ 50000 об/мин |
В стандартную комплектацию входит:
- Система управления: SINUMERIK 840D / MITSUBISHI
M625M
- Линейные шкалы на осях X,Y,Z
- Теплообменник или кондиционер в шкафу электрооборудования
- Устройство механической наладки инструмента
- Полное брызгозащитное ограждение
- Система охлаждения шпинделя жидкостная
- Рабочая лампа
- Система подачи СОЖ
- Набор инструментов
|
