ВЕРТИКАЛЬНЫЕ РЕЗЬБОНАРЕЗНЫЕ
ФРЕЗЕРНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ
(сконструированы по принципу относительного движения)

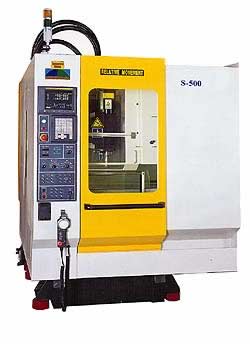

МОДЕЛЬ S-500 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
ФОТОЭКСКУРСИЯ
ПО ЗАВОДУ-ИЗГОТОВИТЕЛЮ "OLYMPIC SEIKI" |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
МОДЕЛЬ
|
S-500
|
S-650
|
| Система управления |
|
OLYMPIC FANUC 0i-MВ |
OLYMPIC FANUC 0i-MВ |
| Перемещения по X, Y, Z |
мм |
480 х 250 х 280 |
650 х 350 х 400 |
| Сверление, S45C |
мм |
15 |
25 |
| Макс. диаметр резьбы |
|
M12 |
M20 |
| Производительность, S45C |
см3/мин |
20 |
63 |
| Колич-во инструментов в магазине |
|
24 |
24 |
| Конус шпинделя DIN 69 893 |
|
HSK-40A* |
HSK-63A* |
| Шомпол |
|
DIN 69 872 MAS
P30T-1 |
DIN 69 872 MAS
P40T-1 |
| Макс. диаметр инструмента |
мм |
40 |
60 |
| Макс. длина инструмента |
мм |
175 |
200 |
| Макс. масса инструмента |
кг |
2.5 |
4.5 |
| Время смены инструмента |
c |
0.6 |
1.2 |
| Время стружка-стружка |
c |
1.6 |
2.8 |
| Макс.скорость резьбонарез. |
об/мин |
6000 |
4000 |
| Мощность мотора шпинделя |
кВт |
1.5 / 2.2 |
5.5 / 7.5 |
| Скорость вращ. шпинделя |
об/мин |
15-15000 |
12-12000 |
| Время разгона шпинделя до максимальных
оборотов |
c |
0.45
(до 15000 об/мин) |
1.8
(до 12000 об/мин) |
| От торца шпинделя до стола |
мм |
170-450 |
200-600 |
| Усилие по осям X, Y, Z |
Н |
2000,1500,4000 |
4000,2000,8000 |
| Быстрый ход по X, Y, Z |
м/мин |
96х60х96 |
96х48х96 |
| Рабочая подача |
мм/мин |
1-10000 |
1-10000 |
| Ускорение по X, Y, Z |
g |
1.4/1.0/1.4 |
1.2/1.0/1.2 |
| Размеры паллеты |
мм |
500 x 290 |
650 x 350 |
| Макс. масса заготовки |
кг |
80 |
120 |
| Время смены паллет |
c |
1.5 |
2.5 |
| Метод смены паллет |
|
Вращение на 180 град |
Вращение на 180 град |
| Точность позиционирования |
мм |
0.01/300 |
0.01/300 |
| Повторяемость |
мм |
±0.005 |
±0.005 |
| Подводимая мощность |
kVA |
10 |
20 |
| Подводимый воздух |
bar |
5 |
5 |
| Емкость бака сож |
л |
100 |
200 |
| Высота |
мм |
2220 |
2600 |
| Занимаемая площадь |
мм |
1500 x 2240 |
1800 x 2630 |
| Масса |
кг |
2800 |
4500 |
|
|
ШПИНДЕЛЬ
• Высокоточный высокоскоростной
шпиндель прямого привода обеспечивает отсутствие вибраций даже на
высоких скоростях вращения и высочайшую эффективность без временных
потерь.
• S-500: Ускоряется
до 15000 об/мин за 0.45с. При нарезании
резьбы скорость до 6000 об/мин.
• S-650:
Ускоряется до 12000 об/мин за 1.8с.
При нарезании резьбы скорость до 4000 об/мин.
|
 |
МАГАЗИН ИНСТРУМЕНТА (ATC)
• Сменщик инструмента с манипулятором,
произвольного доступа, обеспечивает очень высокую скорость замены
инструмента: 0.6 с. Время стружка-стружка: 2.0с.
• Число позиций в магазине:
24, для инструментов достаточно большого диаметра
(в данном классе подобных магазинов).
|
|
УСТРОЙСТВО СМЕНЫ ПАЛЛЕТ
(Automatic Pallet Changer)
• Высокоскоростной сменщик паллет
(APC) использует большого диаметра торцовую муфту с круговыми зубьями
для очень точного зацепления. Используется пара из 8 зубьев по кругу
под углом 45 градусов, что устраняет люфт и дает высокую жесткость
зацепления и повторяемость ±0.005мм.
• Зажим паллеты управляется механически,
без использования гидравлических или пневматических устройств.
• APC использует роликовый кулачковый
индексный привод, который облегчает высокоскоростную замену паллет
и легкое обслуживание.
• Резервная паллета находится сразу
позади двери машины с промежутком только 200 (220) мм, и чрезвычайно
быстро переключается, что делает станок идеально подходящим для разнообразного
применения в большом, среднем и малом серийном производстве.
|
 |
| |
ПРИВОДЫ ОСЕЙ |
• Цифровые AC сервомоторы и шариковые
винтовые пары собраны с предварительным натягом
• Цифровые прямые приводы с абсолютными встроенными энкодерами
• Отсутствие явления скачкообразной подачи благодаря организации перманентной
смазки
• Антифрикционные линейные роликовые направляющие качения
• Все установочные поверхности под линейными роликовыми направляющими
качения - шлифованные
• Крестовины из эластомера применены в приводах для лучшего гашения
вибрации, высококачественной
оптимизации характеристик сервомотора и компенсации погрешности
• Автоматическая центральная система смазки для шариковых винтов и
линейных направляющих
|
ВЕРТИКАЛЬНЫЙ
ТОКАРНЫЙ ЦЕНТР С ЧПУ
(сконструирован
по принципу относительного движения) |
МОДЕЛЬ VL-8A
(показан без ограждения сменщика заготовок A.W.C.)
БЛАГОДАРЯ РЕАЛИЗАЦИИ ПРИНЦИПА ОТНОСИТЕЛЬНОГО
ДВИЖЕНИЯ, ДИНАМИЧЕСКИЙ БАЛАНС СТАНКОВ OLYMPIC ЛУЧШЕ, ЧЕМ У ДРУГИХ СТАНКОВ,
КОТОРЫЕ ВЫ КОГДА-ЛИБО ВИДЕЛИ.
СТАНКИ OLYMPIC ДЕМОНСТРИРУЮТ ЧРЕЗВЫЧАЙНО НИЗКИЙ УРОВЕНЬ ВИБРАЦИЙ.
|
 |
СКОРОСТЬ
ОСИ Z - 72 M/МИН,
УСКОРЕНИЕ 1.2G

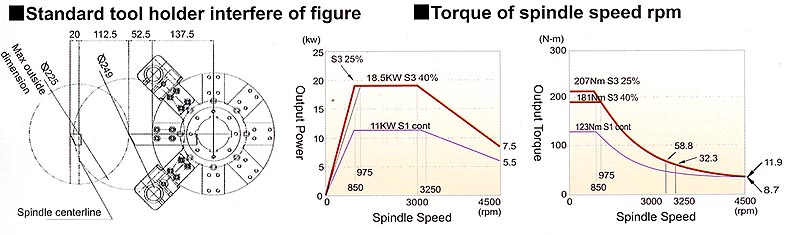

ВСТРОЕННЫЙ МОТОР-ШПИНДЕЛЬ
В ДОПОЛНЕНИЕ К ШАРИКОВЫМ ПОДШИПНИКАМ В ШПИНДЕЛЕ
ИСПОЛЬЗУЮТСЯ ФРОНТАЛЬНЫЕ РОЛИКОВЫЕ ПОДШИПНИКИ
ПАТЕНТОВАННАЯ КОНСТРУКЦИЯ OLYMPIC ОБЕСПЕЧИВАЕТ ТЕМПЕРАТУРНУЮ КОМПЕНСАЦИЮ
8" ПАТРОН
СКОРОСТЬ ШПИНДЕЛЯ ДО 4500 ОБ/МИН ПРИ МОЩНОСТИ 18.5КВТ УДОВЛЕТВОРЯЕТ
ТРЕБОВАНИЯМ БОЛЬШИНСТВА ЗАРУБЕЖНЫХ ЗАКАЗЧИКОВ ФИРМЫ OLYMPIC
ВЫСОКОСКОРОСТНАЯ ТУРЕЛЬ. ИСПОЛЬЗУЕТСЯ МАНИПУЛЯТОР
НА РОЛИКОВЫХ ПОДШИПНИКАХ. ВРЕМЯ ЦИКЛА 0.15С. МЕХАНИЧЕСКОЕ ЗАЦЕПЛЕНИЕ
ИСПОЛЬЗУЕТ ТОРЦОВУЮ МУФТУ С КРУГОВЫМИ ЗУБЬЯМИ, ЧТО ОБЕСПЕЧИВАЕТ ВЫСОКУЮ
НАДЕЖНОСТЬ И ДОЛГОВЕЧНОСТЬ РАБОТЫ
ШПИНДЕЛЬ НАПРАВЛЕН ВНИЗ - ЛУЧШЕ УДАЛЯЕТСЯ СТРУЖКА, ПРОЩЕ КОНСТРУКЦИЯ
СМЕНЩИКА ЗАГОТОВОК
СМЕНЩИК ЗАГОТОВОК - НА 14 ПОЗИЦИЙ |
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
|
|
МОДЕЛЬ
|
VL-8A
|
| Система управления |
|
OLYMPIC FANUC
0i-T |
| Рабочий диаметр над станиной |
мм |
350 |
| Макс. длина обработки |
мм |
150 |
| Макс. диаметр обработки |
мм |
250 |
| Перемещения по X, Z |
мм |
150 х 290 |
| Скорость вращ. шпинделя |
об/мин |
10~4500 |
| Мощность привода шпинделя |
кВт |
11 / 18.5 |
| Передний конец шпинделя |
|
A2-6 |
| Стандартный патрон |
|
8" |
| Диаметр отверстия шпинделя |
мм |
100 |
| Время индексирования турели |
с |
0.15 |
| Хвостовик резца |
мм |
25 |
| Диаметр отверстия инструмента |
мм |
32 |
| Колич-во инструментов в магазине |
|
8 |
| Скорость ускоренной подачи (X-ось) |
м/мин |
36 |
| Скорость ускоренной подачи (Z-ось) |
м/мин |
72 |
| Скорость рабочей подачи |
м/мин |
1~1500 |
| Ускорение по осям X / Z |
g |
1.0 / 1.2 |
| Мощность привода оси X |
кВт |
1.4 |
| Мощность привода оси Z |
кВт |
4.4 |
| Мощность привода гидравлики |
кВт |
1.4 |
| Мощность привода охлаждения |
кВт |
0.75 |
| Подводимая мощность |
KVA |
25 |
| Подводимый воздух |
bar |
6 |
| Емкость бака гидравлики |
л |
50 |
| Емкость бака СОЖ |
л |
250 |

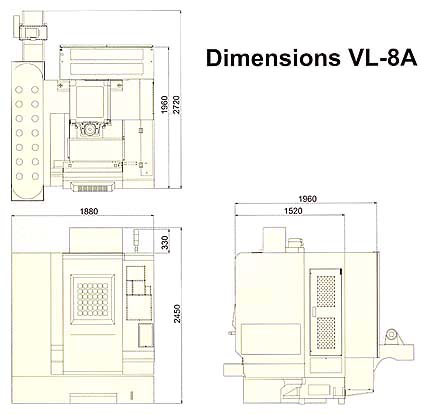

| Высота станка |
мм |
2356 |
| Занимаемая площадь |
мм |
1880 x 2720 |
| Масса |
кг |
4500 |
|
МОДЕЛЬ VL-8A
|
|
 |
 |
|
АВТОМАТИЧЕСКАЯ ПРОИЗВОДСТВЕННАЯ СИСТЕМА
(На фотографии показан обрабатывающий центр S-650 с
ЧПУ OLYMPIC FANUC 0i-MB, сменщиком паллет и манипулятором для транспортировки
деталей от токарного центра. Токарный центр VTC-8 показан с ЧПУ OLYMPIC
FANUC 0i-TA и со сменщиком заготовок) |
