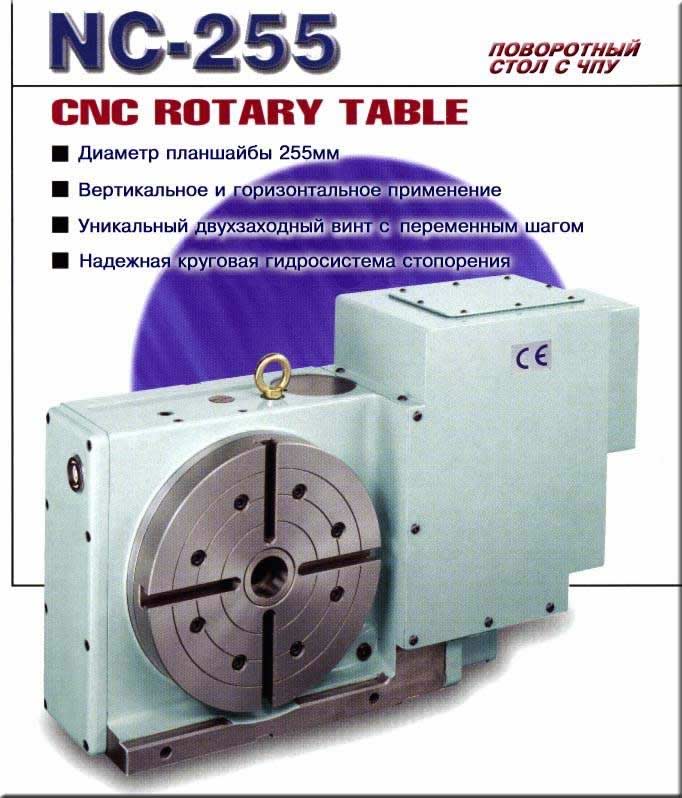

СПЕЦИФИКАЦИИ ПОВОРОТНЫХ СТОЛОВ:

Технические
характеристики / МОДЕЛЬ
NC-255
NC-320
NC-400
Диаметр планшайбы  (мм)
255
320
400
Высота стола
(в горизонтальном положении) 		 (мм)
165
220
250
Высота центра
(в вертикальном положении) 		 (мм)
160
210
255
Полная высота
(в вертикальном положении) 		 (мм)
350
385
465
Диаметр шпиндельного отверстия  (мм)
42
42
42
Диаметр центрального отверстия (мм)
40H7
40H7
40H7
Размер Т-образного паза  (мм)
12H7
14H7
14H7
Размер направляющего блока (мм)
18h7
18h7
18h7
Число зубьев червячной передачи
72
72
72
Двигатель сервопривода
(модель по требованию)
FANUC
a3 0S a6 5S
FANUC
a12 10S
FANUC
a12 10S
MELDAS
HA40 HA80
MELDAS
HA100
MELDAS
HA100
Передаточное отношение скорости
1/180
1/180
1/180
Минимальное задаваемое перемещение
0.001°
0.001°
0.001°
Скорость вращения стола (об/мин)
11.1 об/мин (мотор 2000 об/мин)
11.1 об/мин (мотор 2000 об/мин)
11.1 об/мин (мотор 2000 об/мин)
Момент зажима
и метод стопорения		 (кг-м)
50 (Гидравлическое давление 35kg/cm2)
85 (Гидравлическое давление 35kg/cm2)
180 (Гидравлическое давление 35kg/cm2)
Совокупная точность индексации  (c)
15"
15"
15"
Повторяемость  (c)
±2"
±2"
±2"
Допустимая нагрузка (кг)  В горизонтальном положении
250
350
500
В вертикальном положении
100
150
200
С использованием задней бабки
250
350
500
Допустимая инерция кг-см-c2 (кг-м2)
12.3(1.2)
38.5 (3.7)
99.8 (9.7)
Maкс. момент червячной передачи (кг-м)
48
78
170
Допустимый диаметр обрабатываемой детали (мм)
255
320
400
Масса нетто
(без двигателя)		 (кг)
87
170
270


ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ КОНСТРУКЦИИ:

ПРЕИМУЩЕСТВА КОНСТРУКЦИИ
С ДВУХЗАХОДНЫМ ВИНТОМ:
НЕДОСТАТКИ
ОБЫЧНОЙ КОНСТРУКЦИИ:

Регулировка червячной передачи:

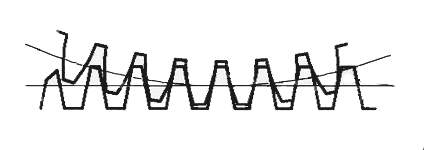

Двухзаходный червяк имеет зубья различной толщины – более толстые зубья соответствуют более тонким зубьям для уменьшения люфта

 Люфт уменьшается ближе к центру
<--- Направление регулировки
Выборка зазоров
продольной регулировкой:

Резьба двухзаходного червяка выполнена с постепенно увеличивающимся шагом. Это обеспечивает легкое регулирование на люфта между червем и червячной передачей. Перемещением винта в длину достигается самая высокая точность индексации.
Выборка зазоров
поперечной регулировкой:

Выполняется путем изменения расстояния между винтом и центром червячной передачи. Такой метод несовершенен, так как полностью не устраняет рассогласование, зазор, трение и износ. Поэтому такой тип червячной передачи не подходит для индексации высокой точности.
Преимущества:
1. Сложный винт увеличивает сопряжение и уменьшает внешние воздействия. Это обеспечивает эффективность передачи, высокий момент и низкий износ.

2. Резьба винта регулирует зазор между червем и червячной передачей, увеличивая точность индексации стола.

 Установка регулировки червячной передачи может быть легко нарушена.


ПРЕИМУЩЕСТВА КОНСТРУКЦИИ:

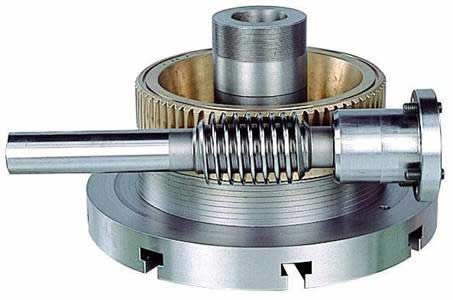

 ИСКЛЮЧИТЕЛЬНЫЙ ДВУХЗАХОДНЫЙ ВИНТ ЭФФЕКТИВЕН В ДВИЖЕНИИ, ВЫШЕ МОМЕНТ, МЕНЬШЕ ТРЕНИЕ, БОЛЬШЕ ВЫДЕРЖИВАЕМАЯ НАГРУЗКА.

 ДВУХЗАХОДНАЯ РЕЗЬБА С ПОСТЕПЕННО УВЕЛИЧИВАЮЩИМСЯ ШАГОМ ОБЕСПЕЧИВАЕТ ЛЕГКОЕ РЕГУЛИРОВАНИЕ ЛЮФТА МЕЖДУ ЧЕРВЯЧНЫМ ВАЛОМ И ЧЕРВЯЧНОЙ ПЕРЕДАЧЕЙ. ЛЮФТ ПОВОРОТНОГО СТОЛА - МЕЖДУ 0.004мм И 0.012мм, ПРИНИМАЯ ВО ВНИМАНИЕ, ЧТО ЛЮФТЫ ПОВОРОТНЫХ СТОЛОВ ДРУГИХ ПРОИЗВОДИТЕЛЕЙ С ОДНОЗАХОДНЫМ ЧЕРВЕМ - МЕЖДУ 0.01mm И 0.05mm.

 ДЛЯ РЕГУЛИРОВАНИЯ ЛЮФТА ДВУХЗАХОДНЫЙ ЧЕРВЯЧНЫЙ ВАЛ МОЖЕТ ПЕРЕМЕЩАТЬСЯ В ДЛИНУ С ИСПОЛЬЗОВАНИЕМ ЭКСЦЕНТРИЧЕСКОГО КОЛЬЦА, ЧТОБЫ ПЕРЕМЕСТИТЬ ДВИГАТЕЛЬ ЦЕЛИКОМ. ТАКИМ ОБРАЗОМ, ЗАЗОР ЛЕГКО РЕГУЛИРУЕТСЯ. ЛЮФТ ПОВОРОТНЫХ СТОЛОВ ОТ ДРУГИХ ПРОИЗВОДИТЕЛЕЙ РЕГУЛИРУЕТСЯ ДВУМЯ ВИНТАМИ И МОЖЕТ ЛЕГКО РАЗРЕГУЛИРОВАТЬСЯ И ПОВЛИЯТЬ НА ТОЧНОСТЬ.

 ПОЛНОСТЬЮ КРУГЛАЯ ГИДРАВЛИЧЕСКАЯ СИСТЕМА ЗАЖИМА ИСПОЛЬЗУЕТ ВЫСОКОСКОРОСТНОЙ ЗАЖИМАЮЩИЙ РУКАВ, КОТОРЫЙ ФИКСИРУЕТ СТОЛ ПОЛНОСТЬЮ И ОБЕСПЕЧИВАЕТ СИЛУ ЗАЖИМА ВЫШЕ, ЧЕМ ОБЫЧНЫЕ ДИСКОВЫЕ ТОРМОЗА, ПРЕДОТВРАЩАЕТ ДЕФОРМАЦИЮ СТОЛА И ПОВЫШАЕТ ТОЧНОСТЬ ПРИ ОБРАБОТКЕ В ТЯЖЕЛЫХ РЕЖИМАХ.

 ПОВОРОТНЫЙ СТОЛ (ОТНОСИТСЯ К СТОЛАМ С ДИАМЕТРОМ МЕНЬШЕ ИЛИ РАВНЫМ 320ММ) ИМЕЕТ ЕДИНУЮ КОНСТРУКЦИЮ СТОЛА И ЦЕНТРА, КОТОРАЯ ДАЕТ ЖЕСТКОСТЬ БОЛЕЕ ВЫСОКУЮ, ЧЕМ ОБЫЧНАЯ КОНСТРУКЦИЯ.

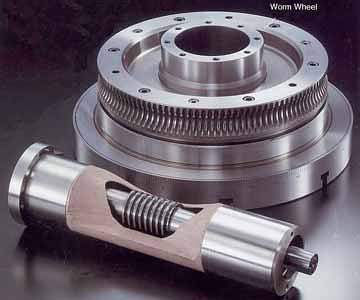

 ЧЕРВЯЧНАЯ ШЕСТЕРНЯ ИЗГОТАВЛИВАЕТСЯ НА ТАЙВАНЕ ИЗ АЛЮМИНИЕВОЙ БРОНЗЫ ALBC3 (СТАНДАРТ JIS). МАТЕРИАЛ ДЛЯ НЕЕ ИМПОРТИРУЕТСЯ ИЗ ЯПОНИИ. ЧЕРВЯЧНЫЙ ВАЛ SCM415 СДЕЛАН НА ТАЙВАНЕ ИЗ ХРОМ-НИКЕЛЬ-МОЛИБДЕН ЛЕГИРОВАННОЙ СТАЛИ. ТЕРМООБРАБОТКА КОКСОВАНИЕМ УВЕЛИЧИВАЕТ ЕЕ ТВЕРДОСТЬ ДО HRC 60, ЧТОБЫ МАКСИМИЗИРОВАТЬ ЖЕСТКОСТЬ И УМЕНЬШИТЬ ИЗНОС. ТАК КАК ГЛУБИНА КОКСОВАНИЯ - МЕЖДУ 0.3мм И 0.4мм, САМА ЧЕРВЯЧНАЯ ПЕРЕДАЧА ИМЕЕТ БОЛЕЕ ВЫСОКУЮ ЖЕСТКОСТЬ И ПРЕДОТВРАЩАЕТ ИЗНОС.

 ДВУХЗАХОДНЫЙ ВИНТ ПРОИЗВЕДЕН С ИСПОЛЬЗОВАНИЕМ НЕМЕЦКОЙ ШЛИФОВАЛЬНОЙ МАШИНЫ KLINGELEBERG


СТАНДАРТНЫЕ ПРИНАДЛЕЖНОСТИ И ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
ПОВОРОТНЫХ СТОЛОВ:

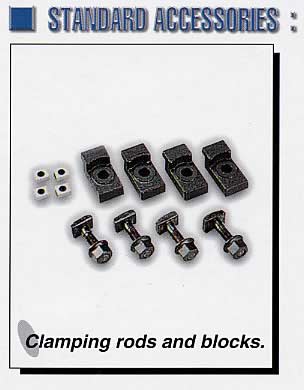

Комплект прижимов

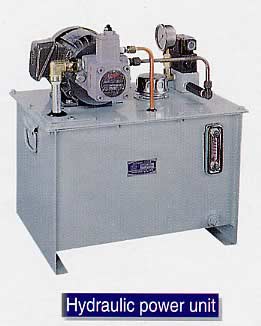

Гидравлический блок (опция)
SK-9" Трехкулачковый патрон (опция)

Фланец (опция)

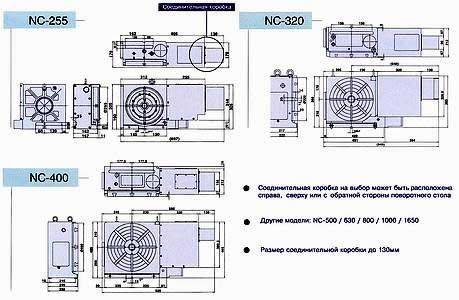

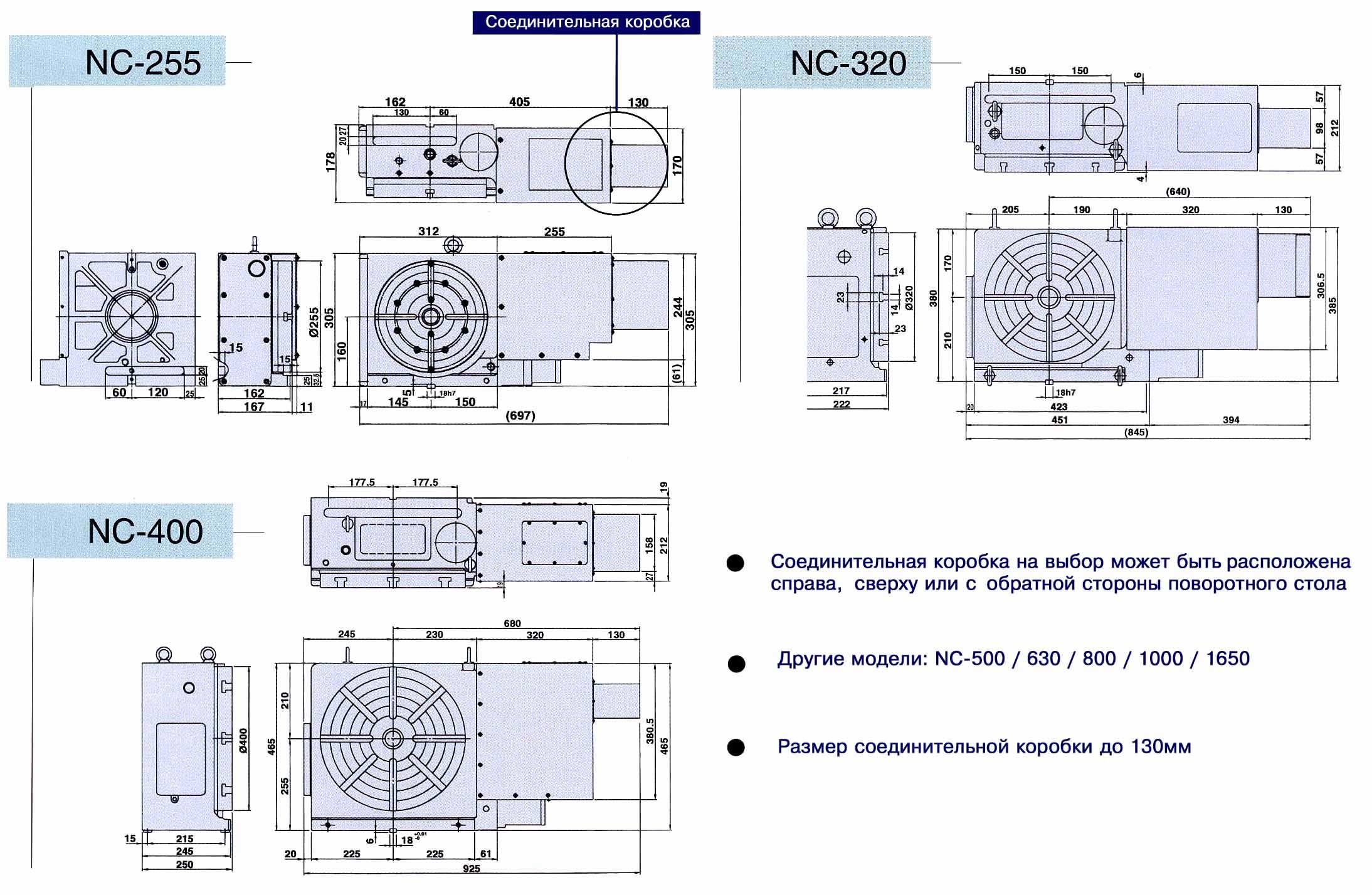

УСТАНОВОЧНЫЕ РАЗМЕРЫ ПОВОРОТНЫХ СТОЛОВ (МОДЕЛИ NC-255 / 320 / 400)
(нажмите на рисунок для увеличения):
