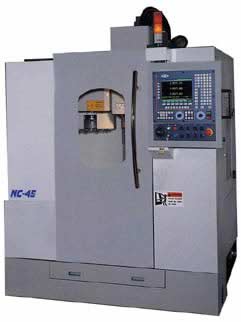

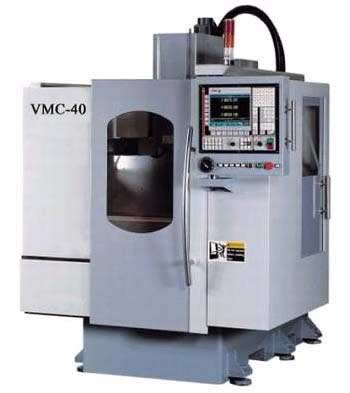

КОМПАКТНЫЕ
СКОРОСТНЫЕ
ВЕРТИКАЛЬНЫЕ ОБРАБАТЫВАЮЩИЕ
ЦЕНТРЫ NC-45,VMC-40

Электрошпиндель 24,000 об/мин,
4.6 кВт (пр-ва Тайвань).
Шпиндель 9,000 об/мин,
3.7 кВт / 2.2 кВт.

ФИРМА-ПРОИЗВОДИТЕЛЬ НАХОДИТСЯ НА ТАЙВАНЕ.
СТАНКИ ПРОДАЮТСЯ В ЕВРОПЕ ПОД РАЗЛИЧНЫМИ ТОРГОВЫМИ МАРКАМИ.

    ТЕХНИЧЕСКОЕ ОПИСАНИЕ



  • Станок классической компоновки вертикально-фрезерного бесконсольного типа с неподвижной станиной и перемещающимся в продольном и поперечном направлении столом и с вертикальным расположением оси шпинделя.
  • Стойка представляет собой неподвижную колонну, закреплена на станине. Шпиндельная головка перемещается по вертикальным направляющим стойки.

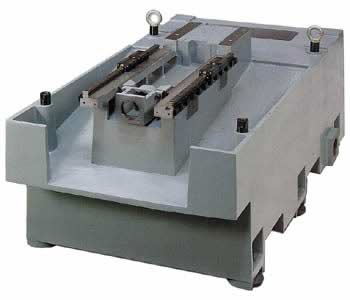

  • Основные несущие части станка отлиты из мелкодисперсного серого чугуна марки MEEHANITE, что обеспечивает стабильность конструкции и высокую нагрузочную способность.

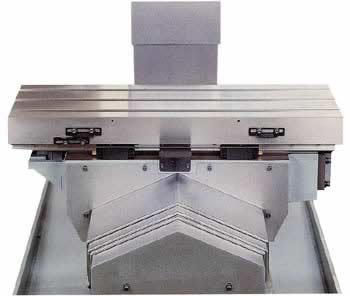

  • Направляющие стола (оси X, Y) и шпиндельной головки (ось Z) выполнены как линейные безлюфтовые на основе модулей качения.
  • Колонна выполнена изнутри ребрами, что обеспечивает высокую статическую и динамическую устойчивость. Вес шпиндельной головки компенсируется противовесом, установленным в полости колонны.
  • Cерво моторы X,Y,Z напрямую соединены с шариковыми винтами осей, что исключает люфты в приводах осей.
  • Все шариковые винты представляют собой двухопорные валы, закреплены на двух концах высокоточными радиально-упорными подшипниками. Шариковые винты диаметром: 25хР10 / 25хР10 / 32хР10мм, гайки имеют предварительный натяг.
  • Станок в базовой комплектации имеет 3 CNC непрерывно управляемые координаты (X,Y,Z) и программное задание углового положения шпинделя (ось C). По желанию заказчика на станке можно установить поворотный (ось А) либо наклонно-поворотный (оси А, В) стол.
  • Все CNC управляемые координаты, и привод шпинделя стандартно оборудованы AC-цифровыми сервоприводами.
  • Станок управляется соответствующей CNC системой со свойствами, функциями и периферийным оборудованием в соответствии с использованным типом (FANUC 0i-MB и др.).
  • Рабочая точность станка определена протоколом измерения точности пробной обрабатываемой детали.
  • Магазин инструмента на 10 позиций “Armless” оборудован щитками от стружки.
  • Измерение положений CNC-координат: серво моторы осей оснащены абсолютными встроенными энкодерами.
  • Пульт оператора поворачивается. Боковые стенки станка имеют прозрачные дверцы.
    		•

    ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Модель станка
    NC-45
    VMC-40
    Система управления
    FANUC 0i-MB
    (Япония)
    FAGOR 8055MC-B
    (Испания)
    Рабочие перемещения по осям X,Y,Z  450 x 350 x 400 мм 400 x 300 x 250 мм
    Размеры стола 300 x 770 мм 300 x 770 мм
    Расст. от торца шпинделя до стола 100 ~ 500 мм 100 ~ 350 мм
    Расст. от оси шпинделя до колонны 405 мм 350 мм
    Расстояние от оси шпинделя до телескопической защиты оси Z 340 мм
    Т-образные пазы
    (ширина, количество, шаг)    		 16 x 3 x 80 мм 16 x 3 x 80 мм
    Мощность моторов осей X,Y,Z 1.4 кВт, 4000 об/мин
    (FANUC Alpha4)    		 3.9Nm, AC Servo Motors
    Макс.число оборотов шпинделя с бесступенчатой регулировкой и мощность мотора шпинделя  24,000 об/мин,
    4.6 кВт (пр-ва Тайвань).
    Электрошпиндель.    		 9,000 об/мин,
    3.7 кВт/2.2 кВт.
    Привод – зубчатый ремень.
    Тип зажимного конуса шпинделя BT-30 BT-30
    Быстрый ход по X, Y, Z 30000x30000x30000 мм/мин 15000x15000x15000 мм/мин
    Рабочая подача, макс.  1 ~ 4000 мм/мин 1 ~ 4000 мм/мин
    Магазин инструмента:
    Количество мест
    (время смены инструм.- инструм.)
    без манипулятора “Armless” -
    с манипулятором “Arm” (опция) -

    10 (7с)
    20 (2,5с) (опция)



    10 (7с)
    20 (2,5с) (опция)
    Максимальная масса / длина / диаметр инструмента 3кг / 125мм / 75мм 3кг / 125мм / 75мм
    Макс. масса детали 100 кг 100 кг
    Подводимый воздух 6 кг/см2 6 кг/см2
    Потребляемая мощность 7.5 кВт 7 кВт
    Масса нетто / брутто  2900 / 3100 кг 2200 / 2350 кг
    Габариты 1650 x 2135 x 2370 мм 1570 x 2135 x 2175 мм

    CТАНДАРТНЫЕ ФУНКЦИИ И АКСЕССУАРЫ

    - Монитор 8.4” TFT/LCD цветной - Монитор 11” TFT/LCD цветной
    - Функция автоматического выключения питания
    - Функция жесткого нарезания резьбы
    - Продувка шпинделя
    - Маслоотделитель
    - Теплообменник в электрошкафу
    - Система централизованной автоматической смазки
    - RS-232 интерфейс
    - Интерфейс 4-ой оси
    - Брызгозащитное полное ограждение
    - Телескопическая защита осей
    - Сигнальная лампа индикации окончания обработки
    - Галогеновая рабочая лампа

    ОПЦИИ:

    СИСТЕМА УПРАВЛЕНИЯ:
      - FANUC 18M / 0i-B / 0i-Mate B,
      - MITSUBISHI 64AM / 64M / 65M (Япония),
      - FAGOR 8055MA / 8055MB (Испания),
      - SINUMERIK 802D / 810D (Германия),
      - ANILAM 3300M / 5300M (США),
      - Syntec CNC PC-based 900M (Тайвань)
    - Жесткий диск (Data Server)
    - ATA Card 128 MB
    - Система охлаждения СОЖ
    - Система охлаждения масла шпинделя
    - Фронт. винтовой конвейер для стружки
    - Магазин на 20 инструментов ВТ-30 с манипулятором (“Arm”)
    - Дополнительные датчики безопасности CЕ
    - Трансформатор 7.5кВт, 380В, 50 Гц
    - Система измерения длины и радиуса инструмента RENISHAW TS27R
    - Система измерения размеров детали RENISHAW MP10
    - Дополнительная система смыва СОЖ
    - Система масляного тумана
    - Пистолет СОЖ
    - Поворотный стол
    - Линейные шкалы Heidenhain

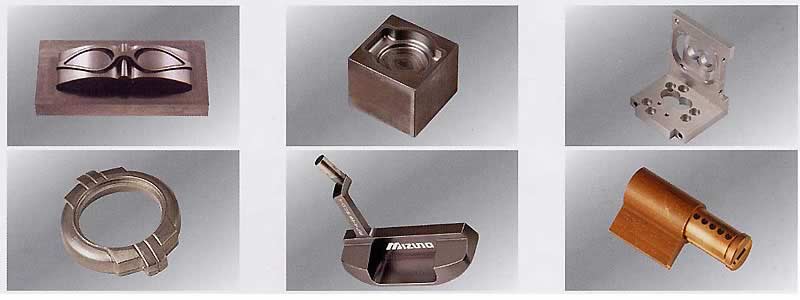

    ПРИМЕРЫ ОБРАБОТКИ НА ОБРАБАТЫВАЮЩИХ ЦЕНТРАХ NC-45, VMC-40
