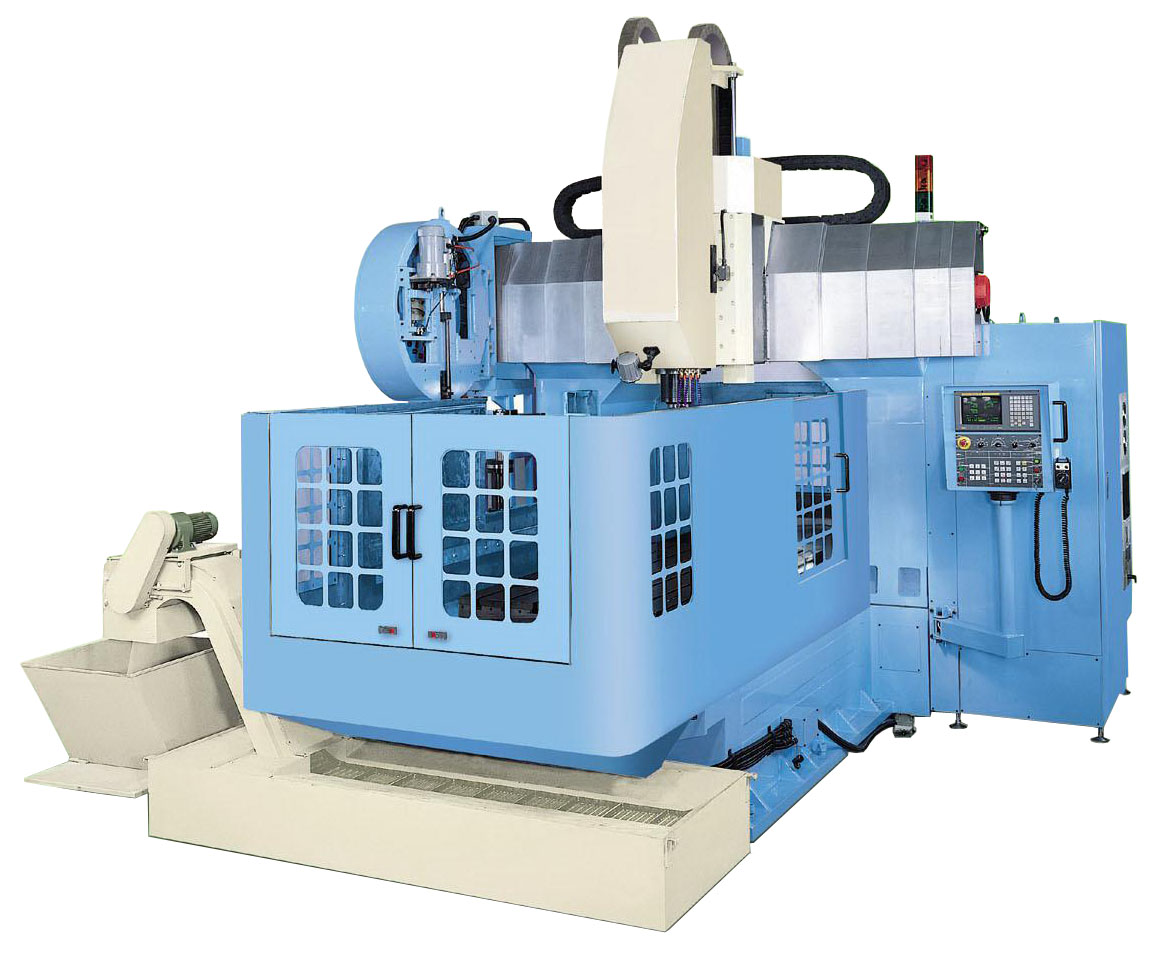

МОДЕЛИ YMC-1320, YMC-1325, YMC-1620, YMC-1625,
производства Young Tech Advanced, Тайвань.
| |
|
|
|
|
| Система ЧПУ базовая: |
FANUC 0iMD, 3 оси X,Y,Z. AIСС, Manual Guide 0i,
Интерфейсы CF 512 MB, ETHERNET. |
| Магазин инструмента: |
24 места, с манипулятором
(опция - магазин на 40/60/120 инструментов). |
| Направляющие по X/Y: |
Линейные качения. |
| Направляющие по Z: |
Скольжения. Turcite-B. |
| Перемещение по оси X, мм : |
2000 |
2500 |
2000 |
2500 |
| Перемещение по оси Y, мм : |
1300 |
1600 |
| Перемещение по оси Z, мм : |
800 |
800 |
| Размеры стола, мм: |
2000 x 1100 |
2500 x 1100 |
2000 x 1400 |
2500 x 1400 |
| От торца шпинделя до стола, мм: |
200 ~ 950 (опц.450~1200) |
| Расст.между колоннами, мм: |
1500 |
1700 |
| Т-пазы (ширина, колич., шаг): |
22 мм x 7 x 150 мм |
22 мм x 9 x 150 мм |
| Макс. нагрузка на стол, кг: |
5000 |
8000 |
7000 |
9000 |
| Диаметр шариковых винтов осей XYZ,мм: |
50 |
| Быст.ход X,Y,Z, м/мин: |
20 x 20 x 12
|
| Раб.подача X,Y,Z,мм/мин: |
1~10000
|
| Тип шпинделя: |
BT-50, 8000 об/мин
(опция BT-50 10000, BT-40 12000 об/мин зубч.ремень/
BT-50 6000 - планетарный редуктор) |
| Мощн.мотора шпинделя: |
18,5 кВт непрер./ 22 кВт 30мин
(опция 22 кВт непр./ 26 кВт 30мин)
(12,000 об/мин - 7,5 кВт непрерывно, 11 кВт) |
| Мощн. серво моторов осей X,Y,Z: |
4.5 / 3.5 / 3.5 кВт непрер. (ALPHA Package 3 axis motor)
(опция 7 / 4 / 4) |
| Макс. L / D / M инстумента: |
300 мм / диам.110(220) / 18 кг
400 мм / диам.110(220) / 20 кг
|
| Точн. позиц./ повтор.: |
+/-0.005 мм / 300 мм |
| Габариты (занимаемая площадь х высота), мм: |
6630 х 3900 х 3980 |
7650 х 3900 х 3980 |
6630 х 4330 х 3980 |
7650 х 4330 х 3980
(опц.4230) |
| Макс. мощность, KVA |
50 |
| Масса нетто, кг: |
16000 |
18500 |
18000 |
20500 |
БАЗОВАЯ КОМПЛЕКТАЦИЯ:
- Система ЧПУ FANUC 0i-MD, 8.4” цветной дисплей LCD, AIСС,
Manual Guide 0i, интерфейсы CF, RS-232, RJ-45 (Ethernet);
- Станина и все несущие части отлиты из чугуна Meehanite;
- Шариковые винты: C3,  50;
- Привод шариковых винтов осей - прямой;
- Ось Z снабжена двумя гидравлическими демпферами;
- Система охлаждения шпинделя жидкостная компрессорная;
- Телескопическая защита направляющих осей;
- Кварцевая рабочая лампа;
-
Трёхцветная сигнальная лампа;
- Теплообменник в электрическом шкафу;
- Функции автоматического выключения питания М30, жесткого нарезания резьбы;
- Продувка шпинделя; - Сдув стружки во время обработки;
- Ориентация шпинделя;
- Виброопоры и болты для станины;
- Брызгозащитное ограждение с открытым верхом;
- Конвейер для стружки (шнекового типа) с тележкой;
- MPG (дистанционный маховичок для управления ручной подачей);
- Ножная педаль для управления зажимом-разжимом инструмента в шпинделе;
- Система автоматической смазки осей;
- Система смазки шпинделя;
- Трансформатор 3 Фазы 380В / 220В на 40 кВт;
- Система подачи СОЖ;
- Отделитель масла;
- Пистолет СОЖ;
- Оснащение по стандарту СЕ;
- Краска для подкрашивания царапин;
- Комплект ключей для монтажа.
- Документация FANUC на русском языке: Руководство по эксплуатации ЧПУ; Описания; Руководство по техобслуживанию; Руководство по параметрам. |
ОПЦИИ:
- ЧПУ FANUC 0i-MD (Япония),Монитор 10.4" TFT/LCD цветной, 10 функц.клав.
- Система ЧПУ FANUC 31i-MB, 10.4” цветной дисплей LCD, RISC, AI NANO, HPCC, Data Server, RS-232, RJ-45 (Ethernet);
- NURBS в ЧПУ FANUC 31i-MB
- Система ЧПУ SINUMERIK 810D, 10.4” цветной LCD
- Система ЧПУ HEIDENHAIN iTNC530, 15” цветной TFT
- Шпиндель 6000 об/мин, привод - планетарный редуктор
- Шпиндель 10000, 12000 об/мин, привод - зуб.ремень
- Поворотный стол 1200х1200мм (4-я ось)
- Поворотный стол 1400х1600мм (4-я ось)
- 4-я и 5-я оси (глобусный стол)
- Расст. от торца шпинделя до рабочего стола станка, увеличить на 250мм
- Система автоматического измерения длины и радиуса инструмента RENISHAW TS27R с установкой и настройкой измерительных циклов
- Система автоматического измерения размеров детали RENISHAW MP700/OMP60/OMP40
- Оптические линейки Heidenhain на осях XYZ
- Система охлаждения шариковых винтов
- Система подачи СОЖ через шпиндель, давление 20 бар.
- Угловая головка 30° / 90°
- Универс.угловая повор.головка с ручным индексированием 5° (90°), ручной сменой
- Унив.угловая повор.головка с ручным индексированием
- Унив.угловая повор.головка диам.300
- Унив.угловая повор.головка диам.250
- Удлинительная головка на 300 мм
- Удлинительная головка на 500 мм
- Магазин на 40 инструментов ВТ-50 с манипулятором
- Магазин на 60 инструментов ВТ-50 с манипулятором
- Конвейер для стружки (транспортёрного типа) с тележкой
- Вспомогат.инструмент (оправки, патроны, цанги, борштанги и т.д.) по требованию
- Режущий инструмент (твердосплавные цельные / с твердосплавными вставками быстрорежущие фрезы торцевые, шаровые, насадные и т.д.) по требованию |

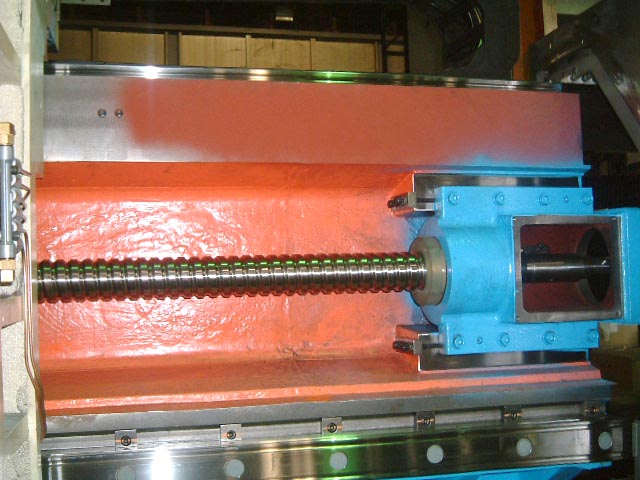

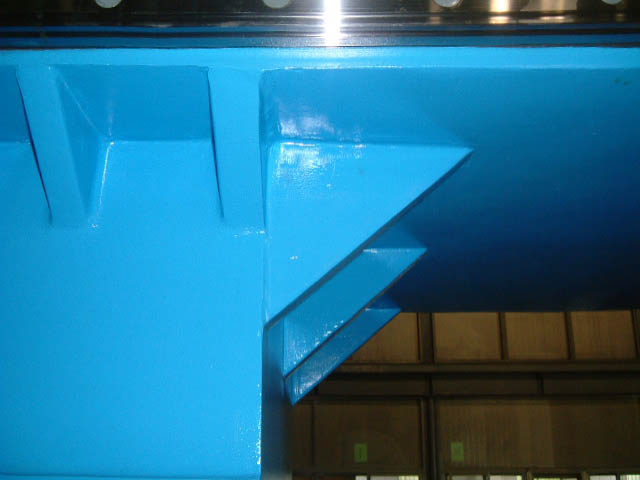

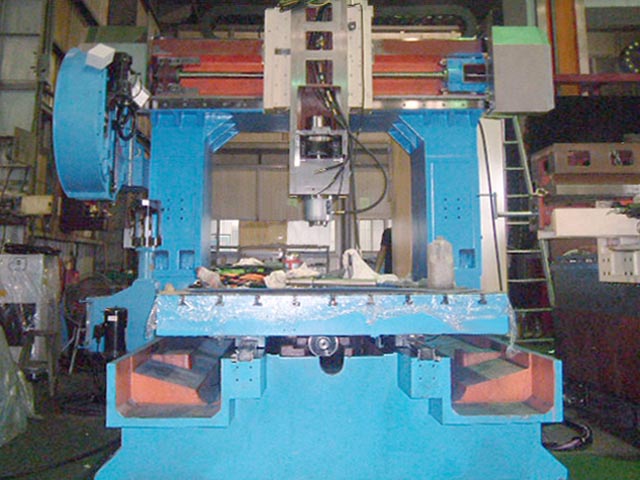

СБОРКА СТАНКОВ НА ПРЕДПРИЯТИИ-ИЗГОТОВИТЕЛЕ:
Станки позволяют размещать на столе станка
поворотный / глобусный стол больших размеров и массы:

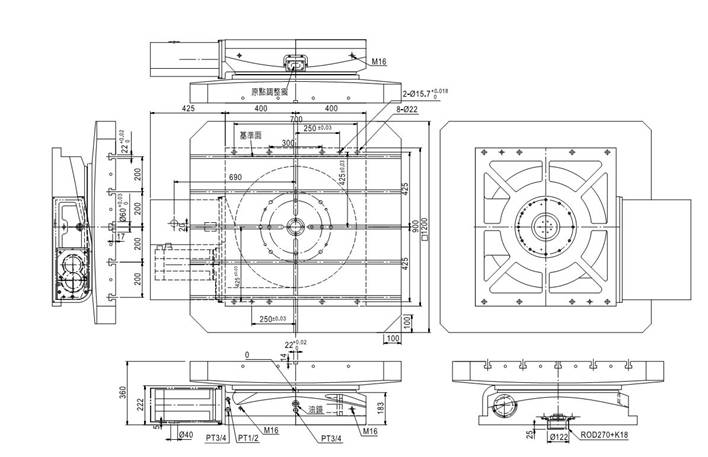

ПОВОРОТНЫЙ СТОЛ 1200 х 1200 ММ ( O1700 )

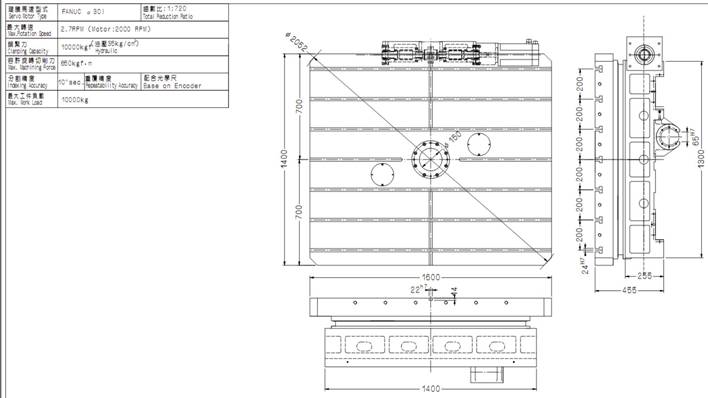

ПОВОРОТНЫЙ СТОЛ 1400 х 1400 ММ ( O2052 )

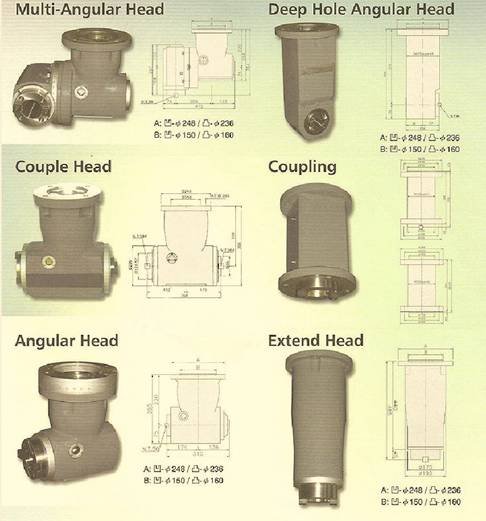

ОПЦИИ - УНИВЕРСАЛЬНЫЕ ГОЛОВКИ:
|
