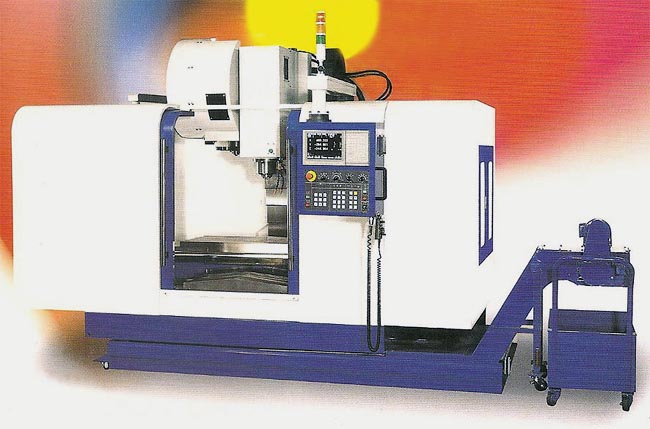

МОДЕЛИ YMC-1170H, YMC-1370H,
производства Young Tech Advanced, Тайвань.
| |
|
|
| Система ЧПУ базовая: |
FANUC 0iMD, 3 оси X,Y,Z. AIСС,
Интерфейсы CF 512 MB, ETHERNET. |
| Магазин инструмента: |
20 мест, без манипулятора
(опция 24 места, с манипулятором) |
| Направляющие по X/Y: |
Скольжения. Turcite-B. |
| Направляющие по Z: |
Скольжения. Turcite-B. |
| Перемещение по оси X, мм : |
1100 |
1300 |
| Перемещение по оси Y, мм : |
700 |
| Перемещение по оси Z, мм : |
670 |
| Размеры стола, мм: |
1270 x 660 |
1500 x 660 |
| От торца шпинделя до стола, мм: |
130 ~ 800 |
| От оси шпинделя до колоны, мм: |
770 |
| От колоны до середины стола, мм: |
410~1110 |
| Т-пазы (ширина, колич., шаг): |
18 мм x 5 x 135 мм |
| Макс. нагрузка на стол, кг: |
1500 |
1500 |
| Диаметр/шаг шариковых винтов XYZ,мм: |
50 / 12 |
| Быст.ход X,Y,Z, м/мин: |
20 x 20 x 20
|
| Раб.подача X,Y,Z,мм/мин: |
1~5000
|
| Тип шпинделя: |
BT-40 (CAT-40), 10000 об/мин |
| Мощн.мотора шпинделя: |
11 кВт непрер./ 15 кВт 30мин
(опция 15 кВт непр./ 18.5 кВт 30мин) |
| Мощн. серво моторов осей X,Y,Z: |
4 / 4 / 4 кВт непрер. (ALPHA Package 3 axis motor ALPHA 22) |
| Макс. L / D / M инстумента: |
300 мм / диам.80 / 7 кг
|
| Точн. позиц./ повтор.: |
0.01 мм / 300 мм |

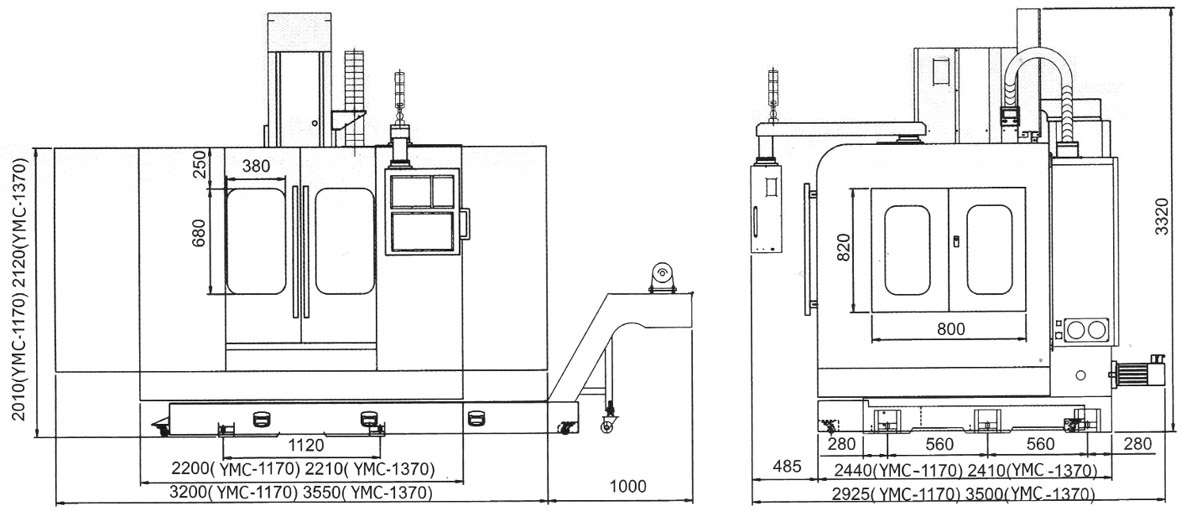

| Габариты (занимаемая площадь х высота), мм: |
3200 х 2440 х 3320 |
3550 х 2410 х 3320 |
| Габариты упаковочные, мм: |
1 место: 2250 x 2790 x 2550 мм
2 место:
1000 x 2000 x 2000 mm |
| Масса нетто, кг: |
8000 |
8500 |
БАЗОВАЯ КОМПЛЕКТАЦИЯ:
- Система ЧПУ FANUC 0i-MD, 8.4” цветной дисплей LCD, AIСС,
Manual Guide 0i, интерфейсы CF, RS-232, RJ-45 (Ethernet);
- Станина и все несущие части отлиты из чугуна Meehanite;
- Шариковые винты: C3,  50, шаг 12 мм;
- Привод шариковых винтов осей - прямой;
- Ось Z снабжена противовесом;
- Система охлаждения шпинделя жидкостная компрессорная;
- Кварцевая рабочая лампа;
-
Cигнальная лампа;
- Теплообменник в электрическом шкафу;
- Виброопоры и болты для станины;
- Брызгозащитное полное ограждение;
- Конвейер для стружки (шнекового типа, тройной) с тележкой;
- MPG (дистанционный маховичок
- управление ручной подачей);
- Система автоматической смазки осей;
- Система смазки шпинделя;
- Трансформатор 3 Фазы 380В / 220В на 40 кВт;
- Система подачи СОЖ;
- Отделитель масла;
- Пистолет СОЖ;
- Оснащение по стандарту СЕ;
- Краска для подкрашивания царапин;
- Комплект ключей для монтажа. |
CТАНДАРТНЫЕ ФУНКЦИИ:
- Жесткое нарезание резьбы;
- Функция выключения питания М30;
- Продувка шпинделя;
- Сдув стружки во время обработки;
- Ориентация шпинделя;
- Документация на русском языке:
- Руководство по эксплуатации ЧПУ;
- Руководство по техобслуживанию;
- Описания;
- Руководство по параметрам. |
ОПЦИИ:
- Manual Guide i при установке ЧПУ Fanuc с экраном 10.4 дюйма
- Шпиндель 6000 об/мин, привод - зуб.ремень (СКИДКА)
- Шпиндель 8000 об/мин, привод - зуб.ремень (СКИДКА)
- Шпиндель 12000 об/мин, привод - зуб.ремень
- Сист. измерения длины и диаметра инструмента RENISHAW TS27R (Великобритания);
- Оптические линейки на трёх осях X, Y, Z;
- Система ЧПУ FANUC 31i-MB, 10.4” цветной дисплей LCD, RISC, AI NANO, HPCC, Data Server, RS-232, RJ-45 (Ethernet);
- NURBS в ЧПУ FANUC 31i-MB
- Система ЧПУ SINUMERIK 810D, 10.4” цветной LCD, серво моторы осей 4.8/4.8/5.3 кВт
- Система ЧПУ HEIDENHAIN iTNC530, 15” цветной TFT
- 4 ось (поворотный стол)
- 4-я и 5-я оси (глобусный стол)
- Система подачи CОЖ через шпиндель, 20 bar
- Конвейер для стружки (транспортёрного типа) с тележкой
- Оправки BT40, патроны BT40, цанги, режущий инструмент: см. фото-каталог |

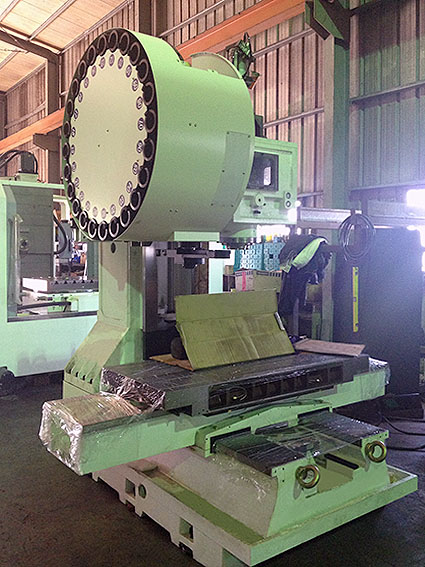

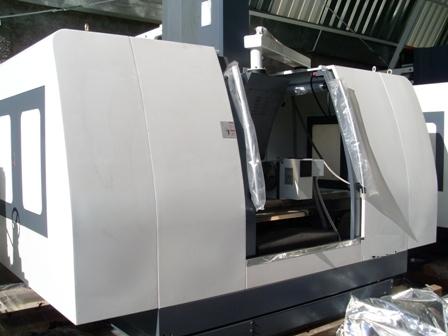

СТАНИНА СТАНКА YMC-1170H.
ШИРОКИЕ НАПРАВЛЯЮЩИЕ СКОЛЬЖЕНИЯ
- ВЫСОКАЯ ГРУЗОПОДЪЁМНОСТЬ СТАНКА:

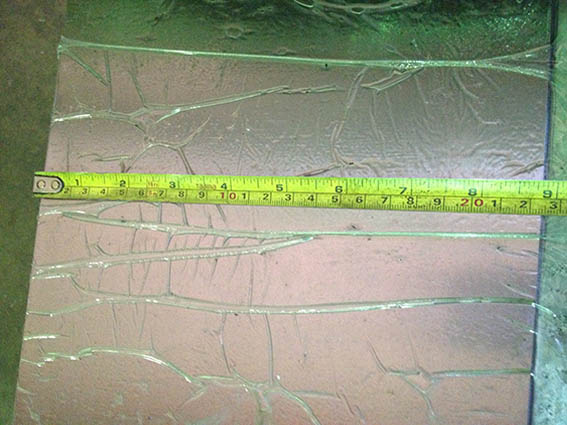

Ширина каждой направляющей 225 мм

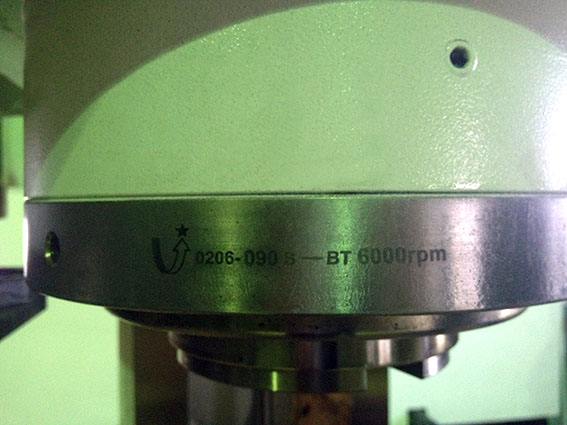

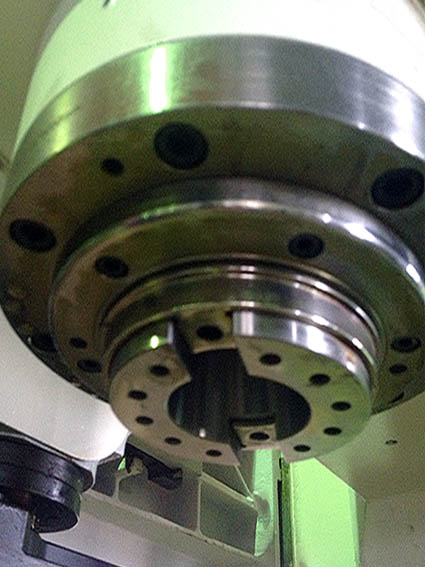

Шпиндель BT-50, частота вращения 6000 об/мин

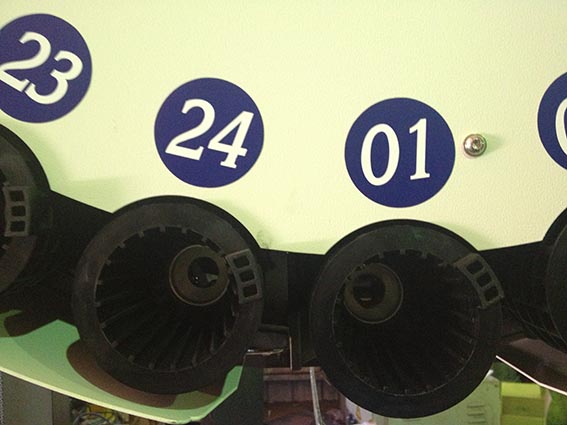

Магазин на 24 инструмента с конусом BT-50

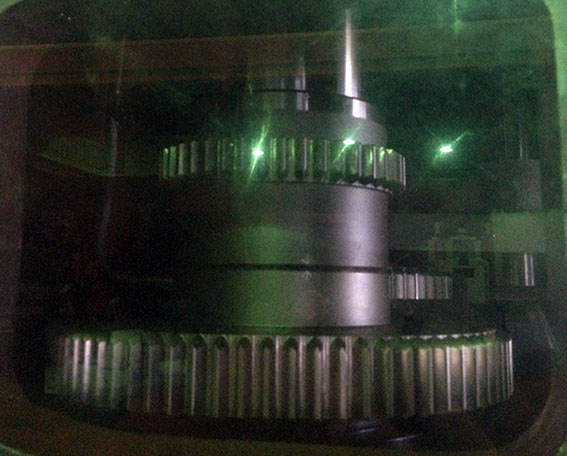

В планетарной передаче привода шпинделя Gear-Head
устанавливаются долговечные прочные шестерни производства Японии.

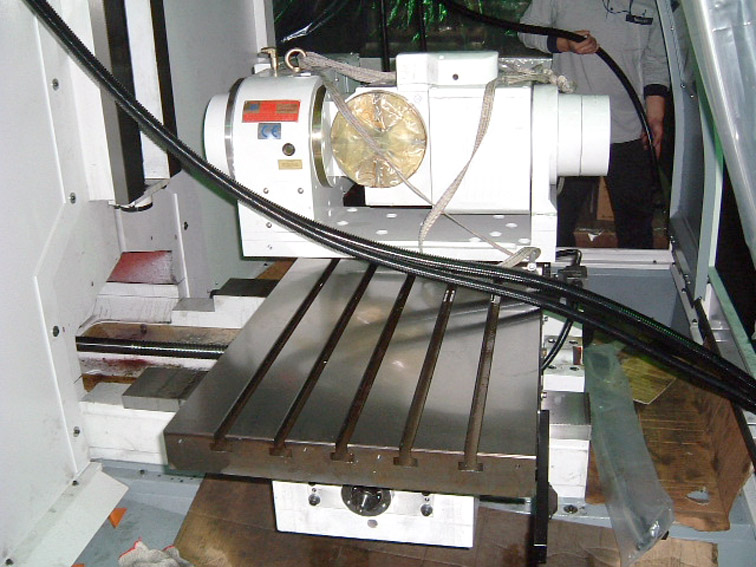

Станки позволяют размещать на столе станка
поворотный / глобусный стол большой массы:
|
