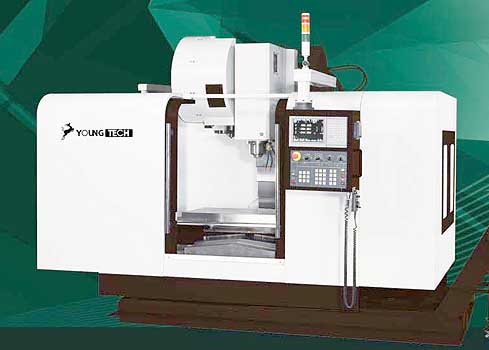

ВЕРТИКАЛЬНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР С ЧПУ YOUNG TECH M-1700S

ВЕРТИКАЛЬНЫЙ ФРЕЗЕРНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР YOUNG TECH МОДЕЛЬ YT-1700S

Преимущество
конструкции:

устойчивая
широкая
станина

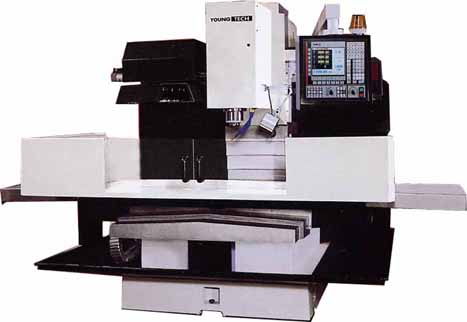

на фотографии станок показан
с частичным
ограждением,
системой ЧПУ
Fagor 8055MC,
магазином
инструмента
без манипулятора

Фирма "EDM TECHNOLOGIES", Санкт-Петербург - официальный
эксклюзивный представитель YOUNG TECH в России и странах СНГ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БАЗОВОЙ КОМПЛЕКТАЦИИ:

МОДЕЛЬ	YT-1700S
Система ЧПУ:	SYNTEC 900ME (Тайвань) - аналог Fanuc 0M
Магазин инструмента:	нет (опция)
Брызгозащитное полное ограждение:	нет (опция)
Размеры стола:	1830 x 760 мм
Т-образные пазы (ширина, кол-во, шаг):	18 x 5 x 100 мм
Ход по X,Y,Z :	1700 x 870 x 710 мм
Максимальная масса детали:	1600 кг
Быстрый ход по X, Y, Z:	10000 x 10000 x 10000 мм/мин (20000 мм/мин - опция)
Подача по X, Y, Z:	5000 x 5000 x 5000 мм/мин
Тип шпинделя:	BT-40 (CAT-40)
Частота вращения шпинделя:	8000 об/мин (10000 / 12000 об/мин - опция)
Мощность мотора шпинделя:	11 кВт непрерывно / 15 кВт 30 минут (15 / 18.5 - опция)
Точность обработки детали:	в пределах 0.01мм
Занимаемая площадь / Габариты:	5300 x 3000 x 2800 мм
Масса нетто (брутто):	6800 (7100) кг без ограждения 7700 (8200) кг с ограждением

CТАНДАРТНЫЕ АКСЕССУАРЫ:

ОПЦИИ:

Широкая устойчивая литая станина. Направляющие осей X, Y – коробчатые скольжения, ручное шабрение, покрытие - Turcite-B, 4 шт.:

Направляющая оси Z – коробчатая скольжения, ручное шабрение, покрытие - Turcite-B
Станина и несущие элементы отлиты из мелкодисперсного чугуна Meehanite
Ось Z снабжена противовесом
Шариковые винтовые пары с двойными гайками на X, Y, Z, диаметр винтов 40мм (50мм - опция)
Тип привода шпинделя – зубчатый ремень
Шпиндель оборудован 4 фронтальными и 2 задними высокоточными радиально-упорными подшипниками класса точности Р4:

Жесткое нарезание резьбы
Функция выключения питания М30
Продувка шпинделя
Индикатор и сигнал окончания цикла
Система автоматической смазки
Data Server (CF) 1G для хранения программ
CF, Ethernet, RS-232 интерфейсы:
Трансформатор 380 В, 3 фазы:
Рабочая лампа
Трехцветная сигнальная лампа

Привод шпинделя 20 кВт
Шпиндель BT50 4500 об/мин 15/18.5кВт
Шпиндель BT50 6000 об/мин 11/15кВт
Магазин на 20 инструментов без манипулятора
Магазин на 24 инструмента с манипулятором:

Привод шпинделя через 2-х скоростную коробку скоростей:

Брызгозащитное полное ограждение:
Прокачка СОЖ через шпиндель (5 бар / 15 бар)
Система охлаждения шпинделя масляная компрессорная
Шнековый конвейер для стружки
Цепной конвейер для стружки
Дополнительная система смыва СОЖ
Интерфейс для 4-ой оси
Система масляного тумана
Отделитель масла
Пистолет СОЖ
Система измерения длины и радиуса инструмента RENISHAW TS27R:
Система измерения размеров детали RENISHAW MP10
Поворотный / наклонный стол

ВНЕШНИЙ ВИД ЭКРАНА ЧПУ (3D ПРОРИСОВКА ПУТИ ИНСТРУМЕНТА ПЕРЕД ОБРАБОТКОЙ):

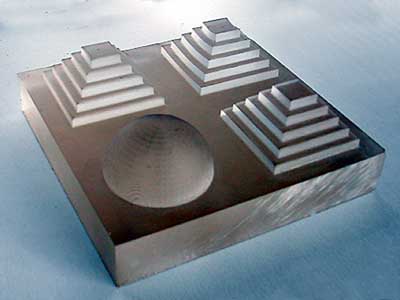

ТЕСТОВЫЕ ОБРАЗЦЫ 3D ОБРАБОТКИ НА СТАНКЕ YOUNG TECH:

Станки YOUNG TECH, укомплектованные системами ЧПУ SYNTEC, представляют собой уникальное бюджетное решение для Вашего предприятия - Вы можете купить 3 станка YOUNG TECH вместо 1 станка европейского производства, который Вы планировали приобрести ранее.
