Размеры стола:

4000 x 2550 мм

4000 x 2550 мм

Ход по X,Y,Z :

4150 x 3300 x 800 мм

4150 x 3300 x 600 мм

Расстояние от торца шпинделя до стола:

200 ~ 1000 мм

400 ~ 1750 мм

Частота вращения шпинделя:

40~4,500 об/мин (привод - планетарная передача)
(опция 6000, 8000 об/мин)

40~4,500 об/мин (привод - планетарная передача)
(опция 6000, 8000 об/мин)

Макс.мощность мотора шпинделя:

18.5 кВт (непрер.)/ 22 кВт (30 мин)

22 кВт (непрер.)/ 26 кВт (30 мин)

Хвостовик шпинделя:

BT-50

BT-50

Максимальная нагрузка на стол:

18000 кг

17000 кг

Быстрый ход по X, Y, Z:

8000 x 10000 x 10000 мм/мин

8000 x 10000 x 10000 мм/мин

Макс.масса / диаметр инструмента:

18 кг / 400 мм / диам.125 (диам.250)

18 кг / 400 мм / диам.110 (диам.200)

Габариты ДхШхВ (мин./макс.):

11500 x 6100 x 3295 / 4295 мм

11400 x 5720 x 5737 / 6050 мм

Масса нетто / брутто:

40500 кг

55000 кг

Подводимый воздух:

6 кг/см²

6 кг/см²

- Система ЧПУ FANUC 0i-MC (Япония) Монитор 8.4” TFT/LCD цветной
- Магазин на 32 / 24 инструмента с манипулятором (“Arm”)
- Продувка шпинделя
- Индикатор окончания цикла
- Теплообменник в электрическом шкафу
- Система охлаждения шпинделя масляная компрессорная
- Система централизованной автоматической смазки
- Телескопическая защита осей
- Телескопическая защита направляющих оси X - 4 комплекта.
- Защита направляющих оси Y – пылезащитная, тип - Jabara.
- Брызгозащитное ограждение
- Жесткое нарезание резьбы
- RS-232 интерфейс
- DATA SERVER
- Рабочая лампа
- Трансформатор 65кВт, 380В, 50 Гц
- Шнековый и транспортерный конвейеры для стружки
- Ножная педаль для управления зажимом-разжимом инструмента в шпинделе
- Управление ручной подачей с дистанционного пульта (MPG) в режиме JOG
- Набор монтажного инструмента
- Виброопоры и болты для станины
– Документация FANUC на русском языке

- Система ЧПУ FANUC 18iMB
- Увеличение мощности шпинделя до 22 кВт непр./ 26 кВт 30 мин
- Увеличение хода по Z до 800~1000 мм
- Шпиндель 6000 об/мин, привод через планетарную передачу
- Шпиндель 6000 об/мин / 8000 об/мин, привод через зубчатый ремень
- Брызгозащитное ограждение полное
- Магазин на 32 инструмента ВТ-50 с манипулятором, для VMC-4000-K
- Магазин на 40 инструментов ВТ-50 с манипулятором, для VMC-4000-K
- Магазин на 60 инструментов ВТ-50 с манипулятором, для VMC-4000-K
- Магазин на 40 инструментов ВТ-50 с манипулятором, для VMC-4000
- Магазин на 60 инструментов ВТ-50 с манипулятором, для VMC-4000
- Система автоматического измерения длины и радиуса инструмента RENISHAW TS27R
- Система автоматического измерения размеров детали RENISHAW MP10
- Система подачи СОЖ через шпиндель
- Тележка для стружки с корзиной
- Пистолет СОЖ с отдельным насосом
- Поворотный стол
- Оптические линейки производства Heidenhain
- Вспомог.инструмент (оправки, патроны, цанги, борштанги и т.д.)
- Режущий инструмент (твердосплавные цельные / с твердосплавными вставками быстрорежущие фрезы торцевые, шаровые, насадные и т.д.)
- Универсальная угловая поворотная головка с ручным индексированием
- Угловая поворотная головка с ручным индексированием :

 Привод шпинделя осуществляется через надежную высокомоментную планетарную передачу. Максимальный момент 726 Н*м (30 минут, 40~289 об/мин) со шпинделем 18.5/22 кВт и 858 Н*м (30 минут, 40~289 об/мин) со шпинделем 22/26 кВт.

 Основные несущие элементы конструкции отлиты из сертифицированного мелкозернистого антикоррозионного чугуна Meehanite с малым коэффициентом теплового расширения, обеспечивающего высокую устойчивость к нагрузкам и длительное сопротивление износу

 Пирамидальная ребристая конструкция несущей фермы и низкая широкая станина гарантируют высокую точность обработки и устойчивость при высоких скоростях шпинделя

 Данная конструкция обеспечивает механическую и температурную стабильность, повышает устойчивость к температурным деформациям, а также гашение вибраций при высокоскоростной обработке

 Конструкция опор стола исключает возможность перевешивания

 Гидравлический противовес ползуна оси Z обеспечивает плавность вертикального перемещения по оси Z

 Упрочненные коробчатые направляющие оси Y отшлифованы и обработаны составом Turcite-B

Спиральные канавки на гильзе шпинделя и система охлаждения масла шпинделя обеспечивают высокую точность на протяжении длительного времени благодаря эффективному удалению тепла на высоких скоростях вращения

 Предварительно нагруженные высокоточные шариковые винты RD50P10 диаметром 50мм на оси Z, RD63P16 диаметром 63мм на оси Y, RD80P20 диаметром 80мм на оси X с удлиненными двойными гайками, обеспечивают высокую точность позиционирования. Мощные моторы осей, напрямую соединенные через муфты немецкого производства с шариковыми винтами, максимизируют вращающий момент.

 На оси Y установлены комбинированные направляющие – как линейные безлюфтовые на основе модулей качения, так и направляющие скольжения.

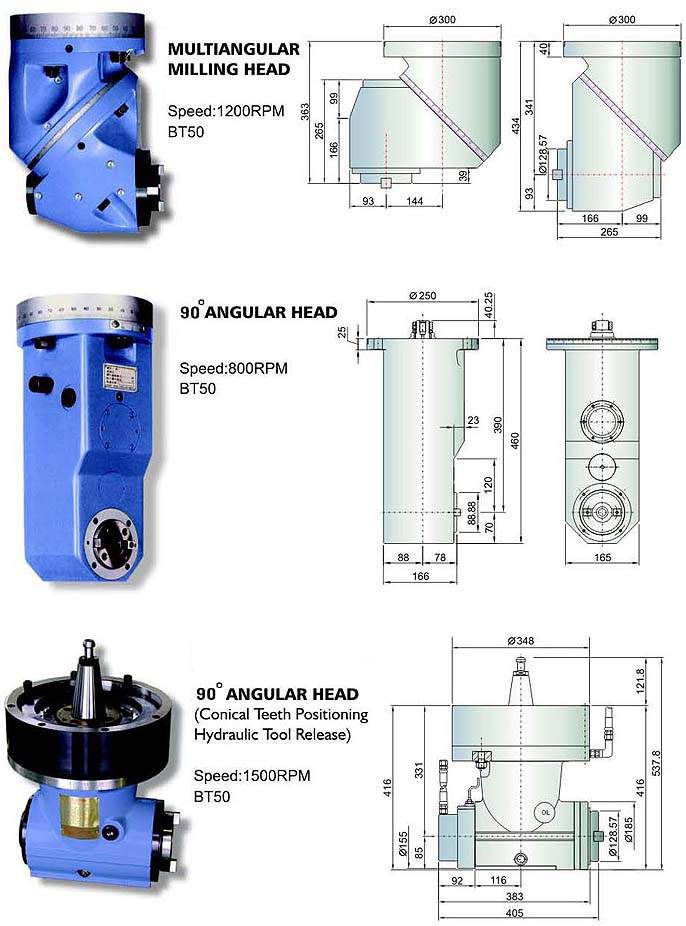

 По желанию заказчика на станке можно установить универсальную либо угловую поворотную головку
с ручным индексированием. Частота вращения 1500 об/мин, индексирование 90*4. Повторяемость индексирования +/-3 угловых секунды. Минимальный шаг индексирования 5 градусов.

 Магазин инструмента на 24/32 позиции с манипулятором (стандартно) либо на 40/60/120 поз. - опция.

 Пульт оператора удобно поворачивается, выполнен как подвесная станция.
